Перегрузочные платформы

Платформы с поворотной и выдвижной аппарелью
Производитель - Alutech
Гарантия 2 года

Платформы с аппарелью обеспечивают удобство при осуществлении погрузочных и разгрузочных работ. Оператор производит требуемые манипуляции с платформой после перемещения к перегрузочному терминалу, а именно – поворотный подъем, спуск на кузовную часть. При необходимости используются выдвижные элементы. Перемещение будет плавным и соответствующем темпу движений автомобилей.

Основные преимущества платформ

  1. Безопасность. Благодаря наличию подъемных гидравлических цилиндров достигается высокая степень надежности используемой конструкции. Платформа и современный поворотный и выдвижной механизмы исключает перекос
  2. Европейское качество. Элементы гидравлической системы поставляются ведущими производителями.
  3. Ремонтопригодность. Передняя опорная балка закреплена кронштейнами. В случае ее повреждения замена производится без особого труда.
  4. Прочность. Рифленая поворотная платформа дополнительно усилена при помощи продольно расположенных ребер жесткости.
  1. Устойчивое покрытие. Поверхность после дробеструйной обработки покрывается двухкомпонентной грунт-эмалью, потому конструкция не подвергается коррозии.
  2. Соответствие стандартам. При проектировании учтены требования, отображенные в современных технических регламентах.
  3. Длительная и надежная защита от возникновения сквозной коррозии. В течение 10 лет поворотная платформа с аппарелью не будет подвержена коррозии.

Для того чтобы обезопасить работы, предусмотрены:

  • полная блокирование гидравлики в аварийных ситуациях;
  • защита от защемления ног при помощи боковых листов, оснащенных защитной функцией;
  • блокировка цилиндров в случаях, когда отъезд автомобиля преждевременный;
  • наличие специальной маркировки – черно-желтых полос.

Кроме того, при отъезде машины в процессе реализации погрузочных работ исключается нагрузка на переднюю балку, за счет использования специальной тяге. Сервисные работы проводятся при помощи поддерживающей опоры.

Особенности платформ с аппарелью

Выдвижной механизм и скошенная по бокам аппарель подходят для работы грузовых автомобилей с разной шириной кузовной части.

Сегментированная аппарель представляет собой сочетание основы и 2 боковых сегментов. В случае обнаружения препятствий на пути автомобиля выдвижные сегменты складываются. Благодаря этому, поворотная платформа подходит для узкого транспорта.

Окраска выполняется по каталогу RAL, что позволяет заказчикам подобрать оптимальный цвет. Масло, для которого предусмотрена нижняя граница рабочей температуры минус 40 градусов, позволяет эксплуатировать платформу в сложных климатических условиях.

Уравнительная платформа с поворотной аппарелью

Уравнительная платформа с поворотной аппарелью – надежное и эффективное решение для оптимизации работ по погрузке и разгрузке транспорта. Гидравлическая платформа проста и удобна в эксплуатации. После стыковки автомобиля с перегрузочным терминалом оператор запускает платформу – происходит её подъем, поворот аппарели и опускание на кузов автомобиля. В этом положении платформа плавно следует за движениями автомобиля вверх и вниз при проезде погрузчика.

Alutech SL

Классический продукт перегрузочного оборудования. Прочная конструкция с высоким эксплуатационным ресурсом. Допустимая динамическая нагрузка 6 тонн. Два подъемных цилиндра платформы гарантируют надежную и безопасную эксплуатацию. Европейское качество по выгодной цене. Сжатые сроки изготовления.

Видео об Alutech SL

Вы просто обязаны его посмотреть!

Из данного видеоролика вы сможете наглядно оценить преимущества перегрузочных платформ ALUTECH SL, а также ознакомиться с основными конструктивными решениями, которые обеспечивают надежность, безопасность и долговечность их эксплуатации.



Продолжительность видео: 5:26

Воды: 2%

Пользы: 98%

Технические характеристики

  • Допустимая динамическая нагрузка 60 кН (6000 кг)
  • 2 подъемных гидроцилиндра
  • Внешний диаметр основных цилиндров и цилиндра аппарели – 50 мм
  • Гидравлика европейского производителя
  • Длина аппарели – 400 мм
  • Толщина стали платформы – 6/8 мм
  • Толщина стали аппарели – 12/14 мм
  • 4 модели: S, W, C, B
  • Блок управления CUL01 в комплекте
  • Класс защиты блока управления - IP 54
  • Длина кабелей питания гидростанции – 7 м
  • Напряжение питания 230В или 400В

Таблица размеров платформы

Длина платформы, ммШирина платформы, ммВысота платформы, ммКрайнее верхнее положение, ммКрайнее нижнее положение, мм
2 000 1750, 2000, 2250 600 265 295
2 500 1750, 2000, 2250 600 325 295
3 000 1750, 2000, 2250 700 390 290
3 500 1750, 2000, 2250 800 450 390
4 000 1750, 2000, 2250 900 510 390
4 500 1750, 2000, 2250 900 570 380

Преимущества

ВЫСОКАЯ БЕЗОПАСНОСТЬ. Два подъемных цилиндра в стандартной комплектации гарантируют защиту от перекоса при несанкционированном отъезде грузовика.

НАДЕЖНАЯ ГИДРАВЛИКА. Все компоненты гидравлической системы поставляются европейскими производителями.

ПРОЧНОСТЬ И НАДЕЖНОСТЬ. Стальной лист толщиной 6/8 мм и ребра жесткости позволяют выдерживать нагрузку 60 кН (6 тонн).

СООТВЕТСТВИЕ СТАНДАРТАМ. Платформа отвечает всем требованиям директив Европейского союза, техрегламентов Таможенного союза и стандартов Украины.

РАСШИРЕННАЯ ГАРАНТИЯ. Мы уверены в качестве нового продукта  и предоставляем расширенную гарантию – 10 лет от сквозной коррозии.

100% КОНТРОЛЬ КАЧЕСТВА. Каждая платформа проходит предотгрузочное тестирование на специальном стенде, где проверяется исправность функционирования всех систем.

СЖАТЫЙ СРОК ПОСТАВКИ. Собственное производство обеспечивает минимальный срок изготовления – всего 4 недели.

КОНКУРЕНТНАЯ ЦЕНА. Платформа значительно дешевле аналогов европейских производителей, а разница в цене с российскими производителями минимальна.

ОПЕРАТИВНЫЙ СЕРВИС. Собственное производство гарантирует быструю поставку ремонтных комплектующих и эксплуатацию без простоев.

Системы безопасности платформ Alutech

  • Система полной аварийной блокировки гидравлики ;

  • Блокировка цилиндров при преждевременном отъезде грузовика;

  • Специальная тяга для снятия нагрузки с передней опорной балки при отъезде грузовика во время погрузки;

  • Защитные боковые листы для защиты от защемления ног;

  • Безопасная маркировка - черно-желтые полосы;

  • Поддерживающая опора для проведения сервисных работ.

Дополнительные опции

Скосы по бокам аппарели позволяет обслуживать грузовики с различной шириной кузова.

Сегментированная аппарель состоит из основной секции и двух сегментов по бокам. При наезде на препятствие сегменты складываются, что позволяет обслуживать узкие транспортные средства.

Окраска платформы в специальный цвет по каталогу RAL позволит выдержать фирменный стиль заказчика.

Низкотемпературное масло с рабочей температурой до -40°C делает возможной эксплуатацию в жестких климатических условиях.

Модели платформ Alutech

Оптимальная модель платформы подбирается в зависимости от этапа строительных работ и особенностей объекта. Таблица, расположенная ниже, поможет вам определиться с моделью платформы. Если у вас возникли дополнительные вопросы, просим обращаться в наши региональные представительства за подробной консультацией.

Тип монтажаЭтап строительстваПодготовка приямкаБетонирование СваркаНиша под гидроборт
S После окончания + - + +
W После окончания + - + +
C До заливки окончательного пола + + + +
B Начало - + + +

Модель S является самой популярной и востребованной благодаря простоте подготовки приямка и быстроте монтажа. Заказчику необходимо предварительно подготовить приямок в соответствии с чертежом. Крепление платформы в задней части осуществляется сваркой уголка приямка и уголка платформы, в передней – сваркой кронштейнов (идут в комплекте с платформой) и пластин, забетонированных по бокам приямка. Болтовое соединение обеспечивает крепление передней опорной балки к кронштейнам. Преимущества типа монтажа S:

  • Простота и оперативность

  • Монтаж после окончания всех строительных работ

  • Выемка под гидроборт

Модель W обеспечит простой и удобный монтаж после окончания строительства. Рама платформы имеет уголки, которыми ложится на контур приямка. По контуру приямка заказчик заранее бетонирует уголки, утопленные на 10 мм. Рама платформы приваривается к уголкам приямка и располагается на одном уровне с окончательным полом. Преимущества типа монтажа W:

  • Простота и оперативность

  • Монтаж после окончания всех строительных работ

  • Выемка под гидроборт

Модель C требует предварительной подготовки приямка в фундаменте здания. По периметру приямка бетонируются стальные стержни. Рама платформы имеет специальные анкеры, которые привариваются к стержням в фундаменте, после чего производится окончательное бетонирование. Высота бетонирования – до 100 мм. Преимущества типа монтажа С:

  • Возможность регулировки платформы по уровню

  • Возможность монтажа до заливки окончательного пола

  • Выемка под гидроборт

Модель B применяется на начальном этапе строительных работ. Рама платформы приваривается к арматуре в фундаменте, после чего пространство вокруг платформы бетонируется. Закрытый бокс предотвращает попадание бетона под платформу. Преимущества типа монтажа B:

  • Не требует предварительной подготовки приямка

  • Монтаж на начальном этапе строительных работ

  • Выемка под гидроборт

Уравнительная платформа с выдвижной аппарелью

Уравнительная платформа с выдвижной аппарелью – наиболее удобное решение для перегрузочного терминала. Телескопический механизм позволяет регулировать выдвижение аппарели и обеспечивает её точное расположение на кузове грузовика, что необходимо при максимальной загрузке автомобиля. Оператор сам определяет глубину вхождения аппарели в кузов автомобиля, что исключает риск повреждения груза.

Alutech TL

Электрогидравлическая уравнительная платформа с выдвижной аппарелью ALUTECH TL обеспечивает максимальную автоматизацию и ускорение процесса погрузки-разгрузки. Увеличенная выдвижная аппарель позволяет перекрыть необходимое расстояние до погрузочной платформы автомобиля при установке платформы за пределами конструкции ворот.

Видео об Alutech TL

Вы просто обязаны его посмотреть!

Платформа ALUTECH TL — это наиболее функциональное и удобное решение для организации перегрузочных постов в различных условиях. Убедитесь в этом сами, посмотрев новое видео.



Продолжительность видео: 6:09

Воды: 2%

Пользы: 98%

Технические характеристики

  • Допустимая динамическая нагрузка 60 кН (6000 кг)
  • 2 подъемных цилиндра
  • Внешний диаметр подъемных цилиндров 60 мм, цилиндра аппарели 50 мм
  • Длина аппарели 500 мм (стандарт)
  • Толщина стали платформы 8/10 мм
  • Толщина стали аппарели 12/14 мм
  • 4 модели: S, W, C, B
  • Блок управления CUL11 в комплекте
  • Напряжение 230/400В
  • Класс защиты Б/У – IP54
  • Длина кабелей питания гидростанции – 7 м
  • Мощность двигателя – 1,5 кВт

Таблица размеров платформы

Длина, мм Высота, мм Аппарель 1000 мм Аппарель 500 мм
Крайнее верхнее положение, мм Крайнее нижнее положение, мм Крайнее верхнее положение, мм Крайнее нижнее положение, мм
2000 600 340 330 270 280
2500 600 400 295 330 270
3000 700 460 370 380 330
3500 800 530 420 455 375
4000 900 580 470 515 435
4500 900 650 390 575 370

Преимущества

ВЫСОКАЯ БЕЗОПАСНОСТЬ. Два подъемных цилиндра в стандартной комплектации гарантируют защиту от перекоса в случае преждевременного отъезда грузовика.

НАДЕЖНАЯ ГИДРАВЛИКА. Гидравлическая система от надежных поставщиков обеспечивает исправную работу оборудования независимо от интенсивности эксплуатации.

ПРОЧНОСТЬ И НАДЕЖНОСТЬ. Стальной лист платформы толщиной 8/10 мм и ребра жесткости позволяют выдержать до 60 кН либо 6 тонн динамической нагрузки без образования накатов и волнистостей вне зависимости от типа колес погрузчика.

УВЕЛИЧЕННАЯ ДЛИНА ВЫДВИЖНОЙ АППАРЕЛИ до 500 мм (стандарт) и 1000 мм (опция) позволяет перекрыть большие пространства до погрузочной платформы автотомобиля.

СООТВЕТСТВИЕ СТАНДАРТАМ. Платформа отвечает всем требованиям директив Европейского союза, техрегламентов Таможенного союза и стандартов Украины, что подтверждено сертификатами.

РАСШИРЕННАЯ ГАРАНТИЯ. На платформы Alutech TL предоставляется гарантия 10 лет от сквозной коррозии.

100% КОНТРОЛЬ КАЧЕСТВА. Каждая платформа проходит предотгрузочное тестирование на специальном стенде, где проверяется исправность функционирования всех систем.

СЖАТЫЙ СРОК ПОСТАВКИ. Срок изготовления в 4-6 недель на заказные позиции и наличие складского запаса по наиболее популярным типоразмерам позволяют выполнить срочные заказы.

ОПЕРАТИВНЫЙ СЕРВИС. Собственное производство перегрузочной техники гарантирует быструю поставку ремонтных комплектующих и своевременное сервисное обслуживание оборудования как в гарантийный, так и в пост гарантийный период.

Системы безопасности платформ Alutech

  • Система полной аварийной блокировки гидравлики при отключении питания;

  • Аварийная блокировка гидроцилиндров при преждевременном отъезде грузовика;

  • Предупредительная маркировка черно-желтыми полосами;

  • Поддерживающая опора для проведения сервисных работ.

Дополнительные опции

Выдвижная аппарель со скосами (2х125мм) служит для обслуживания более узких транспортных средств.

Выдвижная аппарель с боковыми сегментами (2х140мм) позволяет обслуживать транспортные средства с различной шириной кузова.

Выдвижная аппарель до 1000 мм обеспечивает максимальную теплоизоляцию перегрузочного поста при расположении платформы за пределами ворот.

Окраска платформы в специальный цвет по каталогу RAL позволит выдержать фирменный стиль заказчика.

Низкотемпературное масло с рабочей температурой до -40°C делает возможной эксплуатацию в жестких климатических условиях.

Модели платформ Alutech

Оптимальная модель платформы подбирается в зависимости от этапа строительных работ и особенностей объекта. Таблица, расположенная ниже, поможет Вам определиться с моделью платформы. Если у Вас возникли дополнительные вопросы, просим обращаться в ниши региональные представительства за подробной консультацией.

Тип монтажаЭтап строительстваПодготовка приямкаБетонирование СваркаНиша под гидроборт
S После окончания + - + +
W После окончания + - + +
C До заливки окончательного пола + + + +
B Начало - + + +

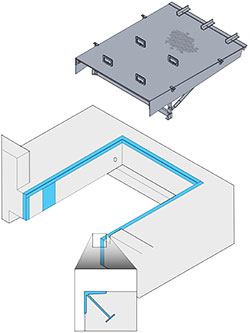

Модель S является самой популярной и востребованной благодаря простоте подготовки приямка и быстроте монтажа. Заказчику необходимо предварительно подготовить приямок в соответствии с чертежом. Крепление платформы в задней части осуществляется сваркой уголка приямка и уголка платформы, в передней – сваркой кронштейнов (идут в комплекте с платформой) и пластин, забетонированных по бокам приямка. Болтовое соединение обеспечивает крепление передней опорной балки к кронштейнам. Преимущества типа монтажа S:

  • Простота и оперативность

  • Монтаж после окончания всех строительных работ

  • Выемка под гидроборт

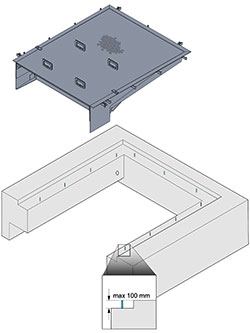

Модель W обеспечит простой и удобный монтаж после окончания строительства. Рама платформы имеет уголки, которыми ложится на контур приямка. По контуру приямка заказчик заранее бетонирует уголки, утопленные на 10 мм. Рама платформы приваривается к уголкам приямка и располагается на одном уровне с окончательным полом. Преимущества типа монтажа W:

  • Простота и оперативность

  • Монтаж после окончания всех строительных работ

  • Выемка под гидроборт

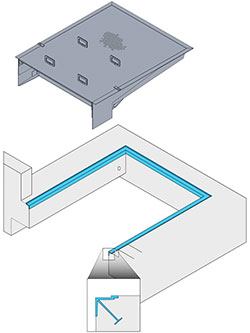

Модель C требует предварительной подготовки приямка в фундаменте здания. По периметру приямка бетонируются стальные стержни. Рама платформы имеет специальные анкеры, которые привариваются к стержням в фундаменте, после чего производится окончательное бетонирование. Высота бетонирования – до 100 мм. Преимущества типа монтажа С:

  • Возможность регулировки платформы по уровню

  • Возможность монтажа до заливки окончательного пола

  • Выемка под гидроборт

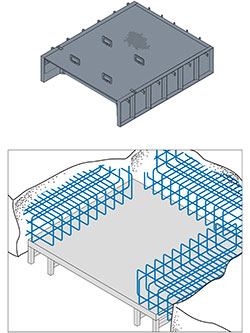

Модель B применяется на начальном этапе строительных работ. Рама платформы приваривается к арматуре в фундаменте, после чего пространство вокруг платформы бетонируется. Закрытый бокс предотвращает попадание бетона под платформу. Преимущества типа монтажа B:

  • Не требует предварительной подготовки приямка

  • Монтаж на начальном этапе строительных работ

  • Выемка под гидроборт
